接続参考例

オプション止め具(販売商品)

接続金具

ジュライト・スーパージュライトシリーズ(軽量樹脂製敷板)の連結用金具。 プレートの配置により2点止め・4点止めが可能です。

接続金具48

接続金具48
接続金具48パーツ 接続金具48図面
対応製品

スーパージュライト48

サイズ 表プレート180×40×3.2mm ベースプレート180×40×3.2mm
重量 420g
材質 三価黒メートメッキ処理
注)工具(レンチ、スパナ等)はお客様でご用意ください。17mmレンチ使用。

接続金具36

接続金具36
接続金具36パーツ 接続金具36図面
対応製品

スーパージュライト36、M2、ジュライト10、らくらくばん

サイズ 表プレート120×40×3.2mm ベースプレート120×40×3.2mm
重量 300g
材質 三価黒メートメッキ処理
注)工具(レンチ、スパナ等)はお客様でご用意ください。17mmレンチ使用。

接続金具 使用方法

(スーパージュライト48、36、M2、ジュライト10、らくらくばん対応)

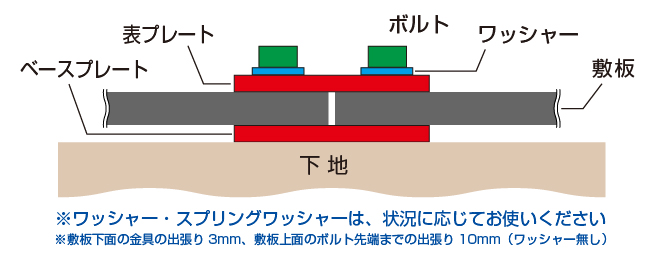

接続金具使用方法 接続金具手順

接続金具6

接続金具6
接続金具6パーツ 接続金具6図面
対応製品

ジュライト6

サイズ 表プレート120×40×3.2mm ベースプレート120×40×3.2mm
重量 300g
材質 三価黒メートメッキ処理
注)工具(レンチ、スパナ等)はお客様でご用意ください。17mmレンチ使用。

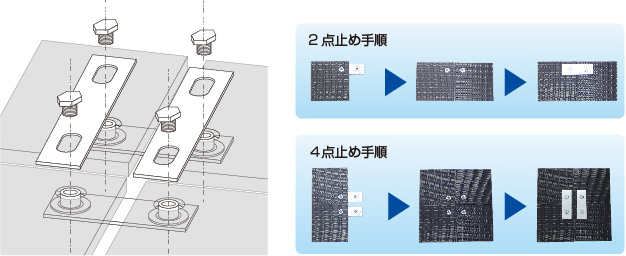

接続金具6 使用方法

(ジュライト6対応)

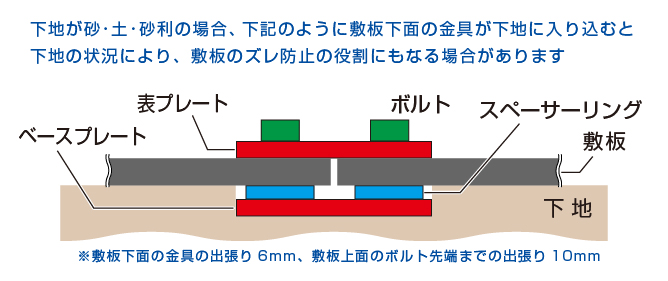

接続金具6使用方法 接続金具手順

差込金具

差込金具
対応製品

スーパージュライト48、48-W

サイズ 158×93×26mm
重量 194g
材質 ステンレス
注)軍手などを着用し、取扱いに注意して作業を行ってください。
仮設現場向きの簡易に固定が可能な金具。※敷板相互を緊結するものではありません。

がっちりアンカー(実用新案登録済)

がっちりアンカー打ち込み がっちりアンカー
対応製品

全敷板対応(ジュライト、らくらくばん、スーパージュライトシリーズ)

サイズ 230×φ19-4.5mm 頭19×60mm
重量 195g
材質 SS
注)工具(ハンマー、ドライバー等)はお客様でご用意ください。
下地が土等の場合に、しっかり固定する全製品対応アンカー。 打ち込み・引き抜き参照動画>>

スパイラルアンカー

スパイラルアンカー打ち込み スパイラルアンカー
対応製品

スーパージュライト48

サイズ 400×φ22-6mm 頭30mm径 六角
重量 450g
材質 SS400、防錆油塗布
注)工具(ハンマー、電動工具等)はお客様でご用意ください。
下地が土等の場合に、強固に固定するスーパージュライト48専用アンカー。ハンマーの他、電動工具で押し回しても固定できます。

門型アンカー

門型アンカー 門型アンカー 門型アンカー
対応製品

スーパージュライト48

サイズ 132×257×φ10mm
重量 320g
材質 異形鉄筋
注)工具(ハンマー等)はお客様でご用意ください。
下地が土等の場合に、固定するスーパージュライト48専用アンカー。連結・固定が同時に可能です。
オプション止め具(推奨品)

ナイロン製

ナイロン結束バンド(インシュロック®)による接続

ナイロン結束バンド(インシュロック®)による接続

商品名:ワイドストラップタイ
型番 材質 ロット数 対象製品
WSS ナイロン 50本~ スーパージュライト36・M2 ジュライト6・10 らくらくばん
WSI ナイロン 50本~ スーパージュライト48

※弊社での取扱いはございません。

ステンレス製ポリエステルコーティング

ステンレス結束バンド(インシュロック®)による接続

ステンレス結束バンド(インシュロック®)による接続

※安全対策のため弊社ではポリエステルコーティング仕様品をお勧めしております。

商品名:フルコーティング・ステンレスバンド
型番 材質 ロット数 対象製品
MBT8HFC ステンレス(ポリエステルコーティング) 50本~ スーパージュライト36・M2 ジュライト6・10 らくらくばん
MBT14HFC ステンレス(ポリエステルコーティング) 50本~ スーパージュライト48

※弊社での取扱いはございません。

コーティングなし ステンレスタイプ

ステンレス結束バンド(インシュロック®)による接続

ステンレス結束バンド(インシュロック®)による接続

商品名:メタルタイ®
型番 材質 ロット数 対象製品
STB200M ステンレス 50本~ スーパージュライト36・M2 ジュライト6・10 らくらくばん
STB360M ステンレス 50本~ スーパージュライト48

※弊社での取扱いはございません。

  • 結束バンドはホームセンター、プロショップなどで販売しています。
  • インシュロック、メタルタイはヘラマンタイトン社の登録商標です。

取り付け時のご注意

  • ステンレス製のインシュロック®は素手で作業すると大変危険です。軍手などを着用し、取扱いに注意して作業を行ってください。
  • 樹脂製敷板のため熱による収縮が発生いたします。板の収縮を考慮し、締め付けすぎないようご注意下さい。

L型アンカーピン

             L型アンカーピン

L型アンカーピンによる固定

             L型アンカーピン

L型アンカーピン

対象製品 ジュライト・スーパージュライト・らくらくばん全シリーズ

※弊社での取扱いはございません。
